一台杂牌15英寸液晶显示器，据机主讲，此机原故障为屏幕时而不亮，最后发展到完全不亮，已经请人修过，说是高压板损坏，换了个三极管后开机即发热冒烟。

    检修过程：打开机壳，见这个显示器是由通用驱动板改装而成，高压板是一个单独的组件。拔掉接插件将其取下后，测量电源部分供电均正常，将显示器联机，可见屏幕有隐约显示，证明其他电路没什么问题，于是放心解决高压板故障(注：接修液晶显示器之前尽可能对驱动板和屏的好坏进行验证，以免收费时产生麻烦）。

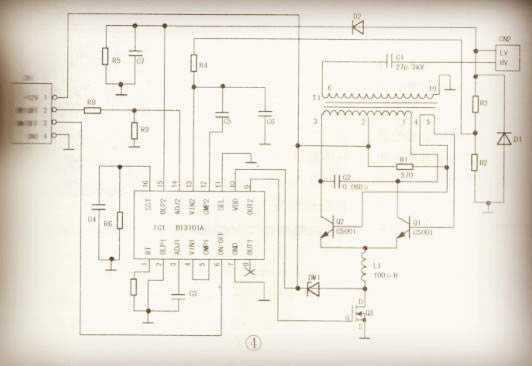

    直观检查高压板的末级输出电路一个三极管已经烧焦，看来必是过流所致，但如此大电流保护电路怎么没启动呢?由图4可见，这也是一个rover电路，主控芯片是b13101a，这种电路在很多高压板上都有应用。在检测过程中发现在pcb铜箔面l1的两个焊点竟然被用铜线短接，取下短接线后l1一个引脚就脱离了焊盘，见这个引脚已经严重烧蚀，系虚焊打火所致，测量其阻值表针不动。用刮刀将引脚清除干净后测阻值恢复正常。将l1焊好，更换损坏的q1、q2后通电试机，屏幕点亮，显示正常，手摸q1、q2温升正常，至此故障排除。

    本文摘自《家电维修下册》一书
