双网卡内外网路由设置指导指南

     出于安全因素的考虑，很多单位的网络分为内网和外网。内网不允许访问Internet，如果需要查询资料，则必须接上专用线路，用于访问Internet。这样做安全性比较高，但确实比较麻烦，于是便有了双网卡同时接入内外网的方案。这种方案在内网安全性方面上确有下降，但同时也提高了工作效率，对于那些不以信息安全为纲的单位来说应该是可以接受的。

下面将详细讲解本方案的部署过程。

一、网络环境介绍，先看拓扑图：

这是一个很典型的内部网络，核心交换机分别连着办公网、生产网和服务器网络的汇聚交换机。装有双网卡的机器是网络中普通的一台。
外网通过一个路由器做NAT上公网，这和在家里使用小路由器上网没什么区别。

二、数据配置：
在这里我们假设：
外网网段：192.168.1.0/24；
外网网关：192.168.1.1；
D N S：当地运营商提供的公网DNS。

内网网段：10.1.1.0/24；
办公网：10.10.1.0/24；
生产网：172.16.1.0/24；
服务器：192.168.100.0/24；

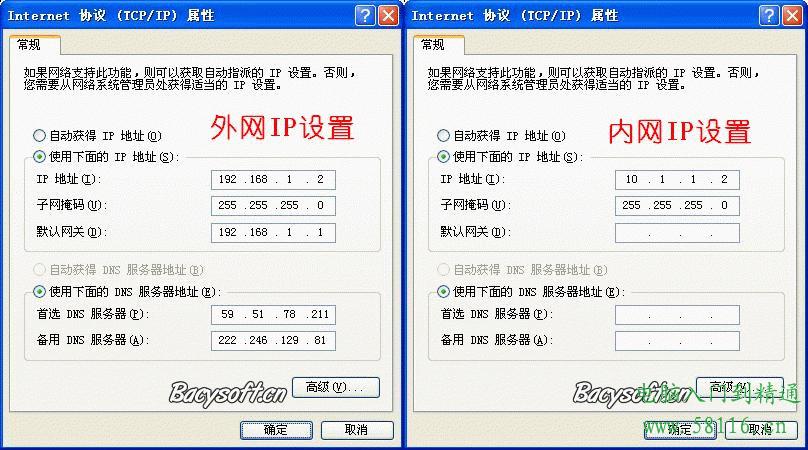

首先，当然是配置内外网的IP地址。配置方法可以参考本站教程：[图解]手动更换本地IP地址。


注意事项：仅配置外网网卡的网关和DNS；内网只配置IP地址和对应掩码即可。

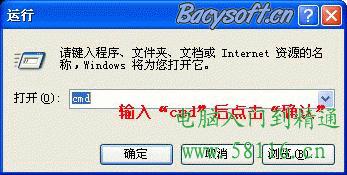

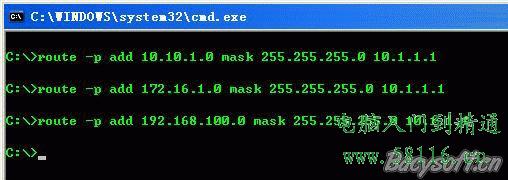

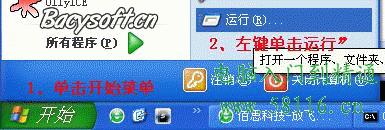

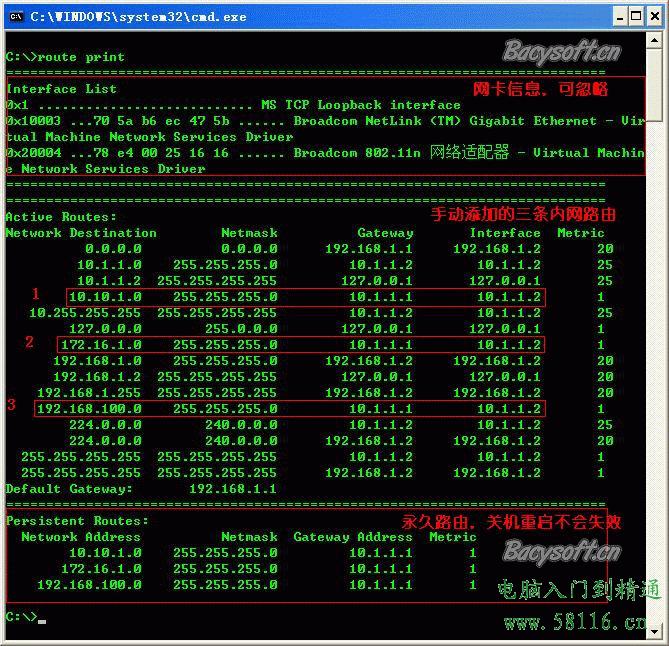

接着，在CMD窗口下使用 route add 添加内部业务网网段到本机路由表中。








然后，测试一下网络，使用Ping分别测试外网网关、内网网关以及内网其他业务网段。
C:\>ping 192.168.1.1

Pinging 192.168.1.1 with 32 bytes of data:

Reply from 192.168.1.1: bytes=32 time=1ms TTL=64
Reply from 192.168.1.1: bytes=32 time<1ms TTL=64
Reply from 192.168.1.1: bytes=32 time<1ms TTL=64
Reply from 192.168.1.1: bytes=32 time<1ms TTL=64

Ping statistics for 192.168.1.1:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 0ms, Maximum = 1ms, Average = 0ms

C:\>ping 10.1.1.1

Pinging 10.1.1.1 with 32 bytes of data:

Reply from 10.1.1.1: bytes=32 time=1ms TTL=64
